Защитные балластные покрытия
БОЛЕЕ 3000 КИЛОМЕТРОВ ТРУБОПРОВОДОВ В ЭКСПЛУАТАЦИИ!
ЗУБ-БАЛЛАСТ МП
-
- Полимерное покрытие защитного кожуха
- Стальной оцинкованный спирально-замковый защитный кожух
- Тяжелый/особо тяжелый бетон с арматурным каркасом
- Антикоррозионное покрытие стальной трубы
ЗУБ-БАЛЛАСТ ОЦ
-
- Стальной оцинкованный спирально-замковый защитный кожух
- Тяжелый/особо тяжелый бетон с арматурным каркасом
- Антикоррозионное покрытие стальной трубы
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Обеспечение распределенной балластировки трубопровода, устойчивости и защиты подводного трубопровода на участках, где имеется необходимость компенсации выталкивающий силы и обеспечение устойчивости трубопровода: шельфовые зоны морей, обводненные болота (3-го типа), обводняемые и затопляемые местности (поймы), солончаковые болота (соры), участки прогнозного растепления ММГ, подводные переходы через водные преграды, прокладываемые методом ПТР, в том числе методом протаскивания протяженных участков.
ОПИСАНИЕ КОНСТРУКЦИИ ЗУБ-БАЛЛАСТ
Многослойная (композитная) конструкция «труба в трубе»: на трубу по коаксиальной схеме установлены оцинкованный/металлополимерный кожух и стальной арматурный каркас. Межтрубное пространство заполняется цементно-песчано-полимерной смесью методом закачки под давлением.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗУБ-БАЛЛАСТ - ЭФФЕКТИВНАЯ ЗАМЕНА КОЛЬЦЕВЫХ УТЯЖЕЛИТЕЛЕЙ (УТК, УЧК)
Проблематика
- Высокая стоимость работ и материалов (футеровки, балластировки и т.д.) в полевых условиях;
- Высокая трудоемкость монтажа в полевых условиях на объекте;
- Отсутствие защиты изоляции труб при транспортировке, перевалке, хранении и СМР;
- Наличие высоких рисков повреждения при смещении кольцевых утяжелителей;
- Продолжительные сроки строительства.
Футеровка полимерным профилем + УТК
Решение
- Балластировка и защита труб в индустриальных условиях
- Исключение работ по балластировке и футеровке трубопровода на объекте в полевых условиях
- Исключение рисков повреждения трубопровода при строительстве и эксплуатации
- Снижение стоимости и сокращение сроков строительства
Реализованное проектное решение по защите трубопровода в обводненной местности
РАВНОПРОЧНОСТНАЯ ЗАЩИТА СТЫКОВОГО СОЕДИНЕНИЯ ЗУБ-БАЛЛАСТ
Железобетонные полукольца
Устройства компенсации напряжений и защиты сварного стыка
Защитный кожух с заливкой стыка компаундом
Композитная защита сегментами ЗУБ-Р-СК
НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ
ТУ 23.61.12.160-120ЗУБ-81417928-2021 Трубы и отводы с наружными бетонными покрытиями ЗУБ
РЕЕСТРЫ ПАО «ГАЗПРОМ»
Реестр трубной продукции
Единый Реестр МТР
Реестр инновационной продукции
СП 36.13330.2012 Магистральные трубопроводы
СП 86.13330.2022 Магистральные трубопроводы
СТО Газпром 2-2 2-334 Ремонт и строительство МГ
СТО Газпром 2-2.1-249 Магистральные газопроводы
ГОСТ Р 54382 Подводные трубопроводные системы
DNV F-101-OS Подводные трубопроводные системы
ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ЗУБ-БАЛЛАСТ
• Снижение сметной стоимости строительства за счет исключения работ в трассовых условиях
• Сокращение сроков строительства за счет применения эффективных методов строительства
• Исключение рисков повреждения трубопровода при строительстве и эксплуатации
• Снижение затрат на персонал и управление
• Снижение затрат на управление качеством
• Увеличение межремонтного периода и сроков эксплуатации трубопровода

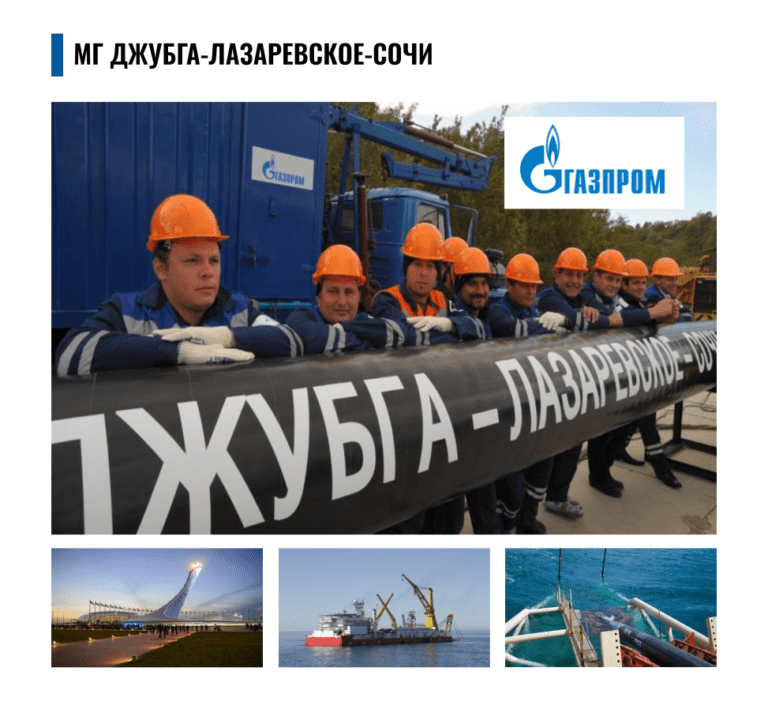

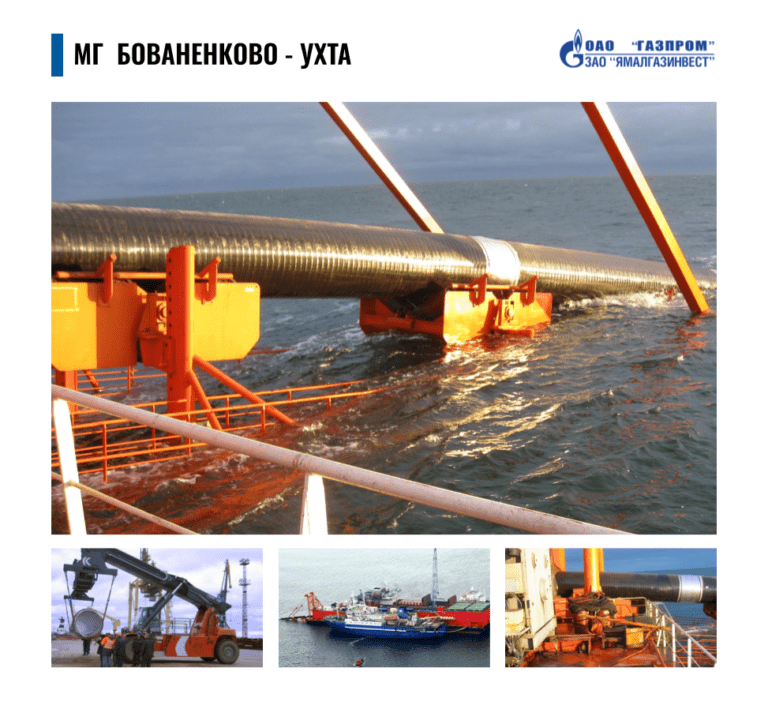

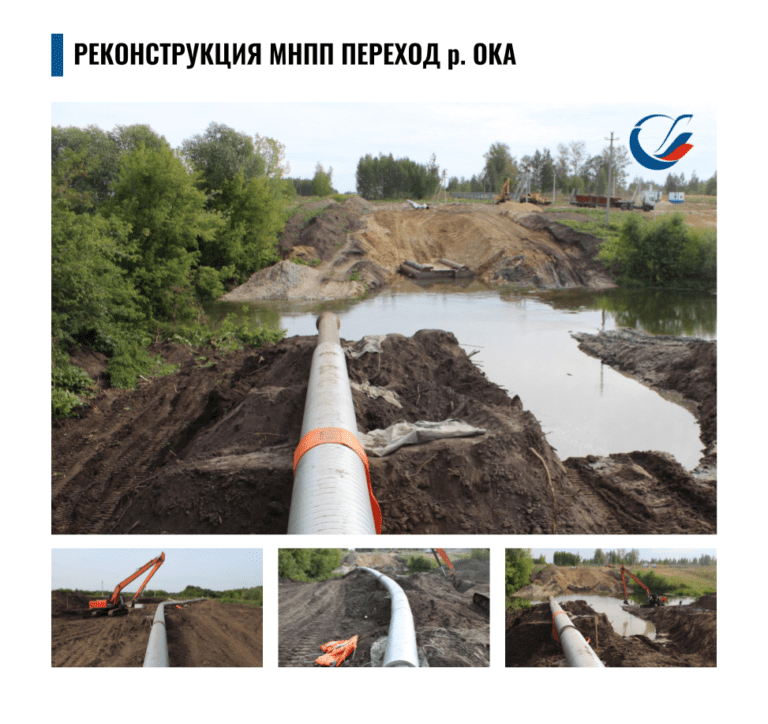

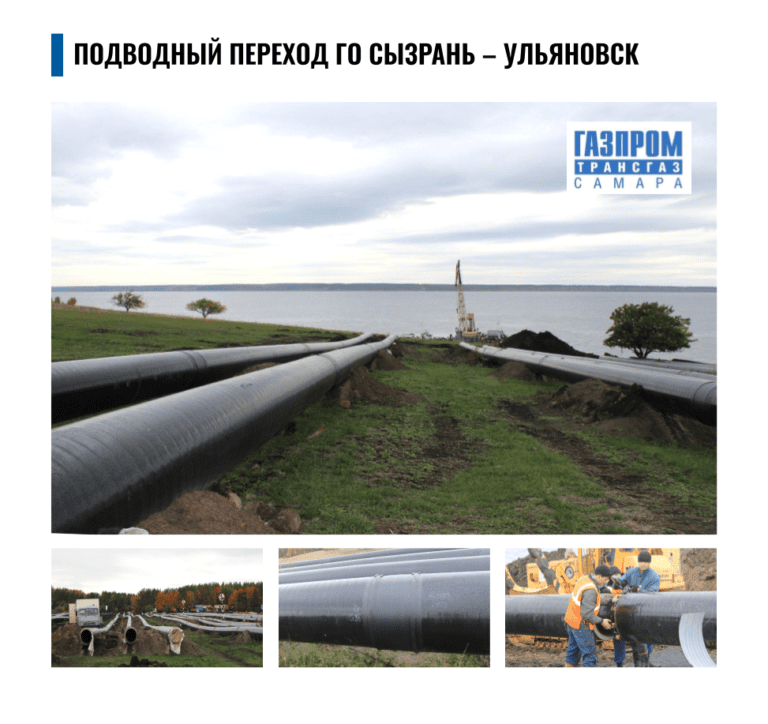

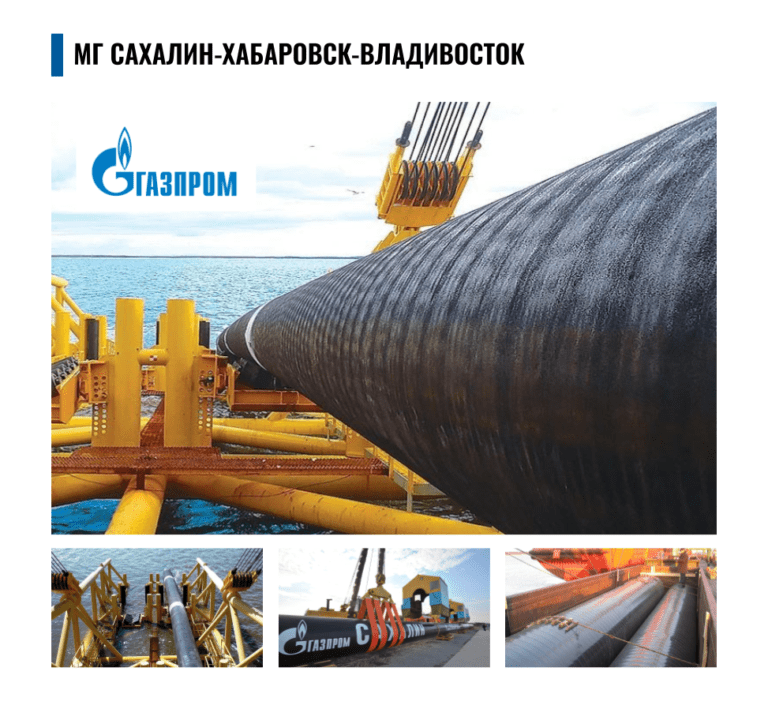

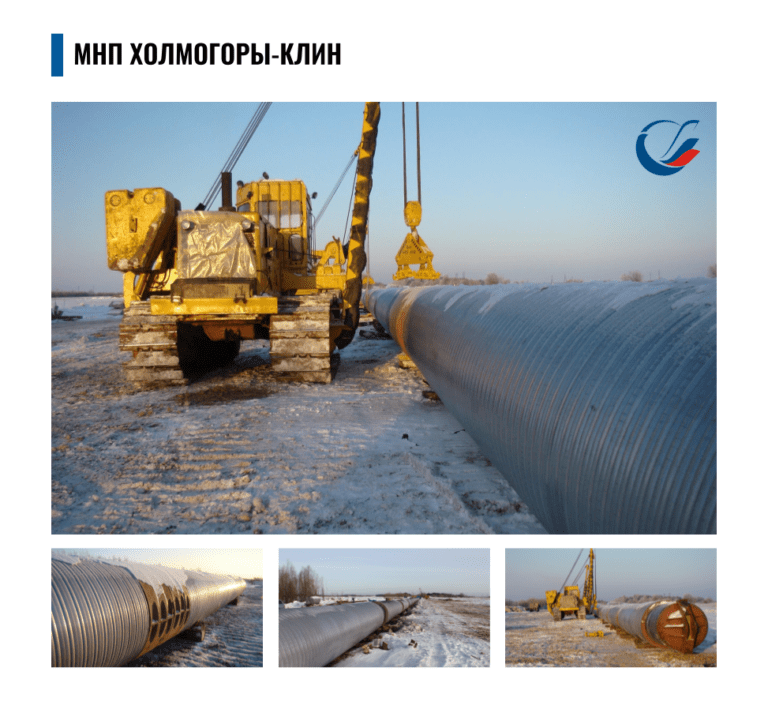

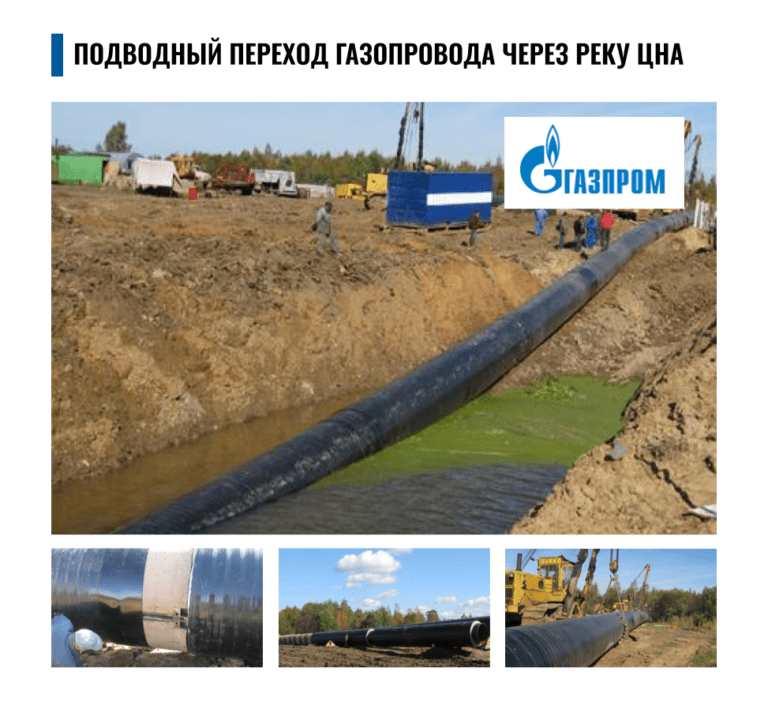

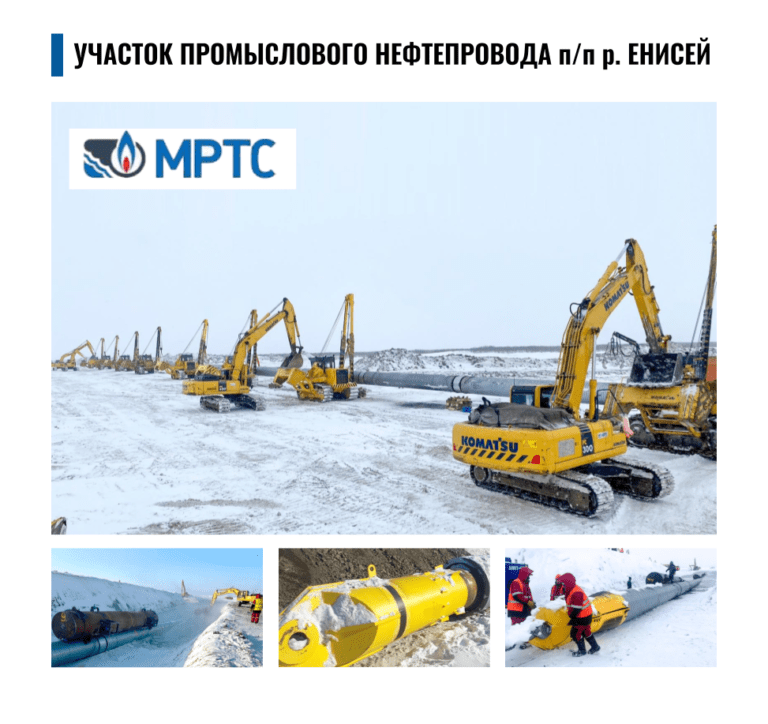

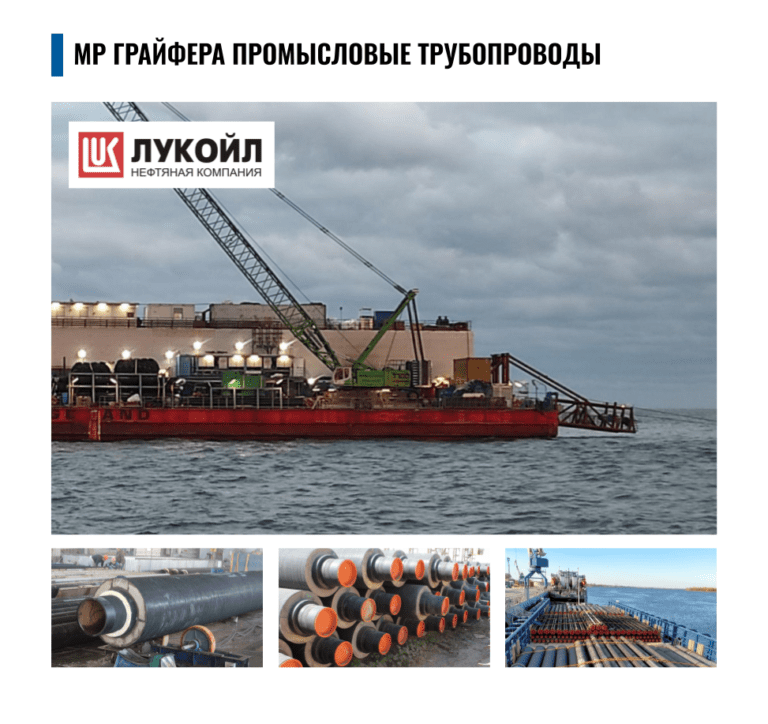

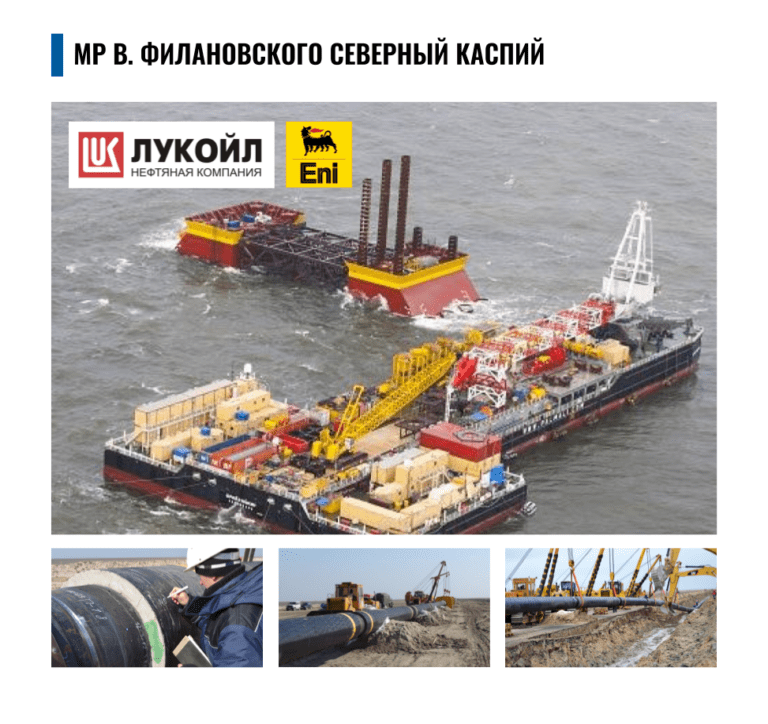

УСПЕШНЫЙ ПРОЕКТНЫЙ ОПЫТ
ОТЗЫВЫ И РЕКОМЕНДАЦИИ ЗАКАЗЧИКОВ
МОДИФИКАЦИИ ТЕХНИЧЕСКИХ РЕШЕНИЙ ЗУБ®
